防爆扬声器
FBYS-HY AC220V 50W
防爆扬声器
FBYS-HY AC220V 50W防爆扬声器采用隔爆设计,为隔爆型消防广播报警扬声器。安装于易燃易爆场所的公共区域,用于扩音和传递远距离声音和报警。结构设计合理,造型美观,有效抵御灰尘污染和潮湿空气影响。 本产品符合GB/T3836.1-2021《爆炸性环境 第1部分:设备 通用要求》、GB/T3836.2-2021《爆炸性环境 第2部分:由隔爆外壳“d”保护的设备》、GB/T3836.31-2021《爆炸性环境 第31部分: 由防粉尘点燃外壳“t”保护的设备》标准用外壳和限制表面温度保护的电气设备,外壳防护等级IP66。 本产品适用于爆炸性危险环境的工厂具有ⅡC、ⅡB、ⅡA级引燃温度组别为T1~T6组的1区、2区可燃性气体或蒸气与空气形成的爆炸性混合物的场所。
产品介绍

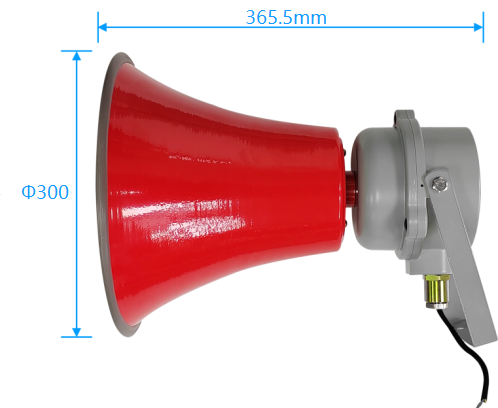

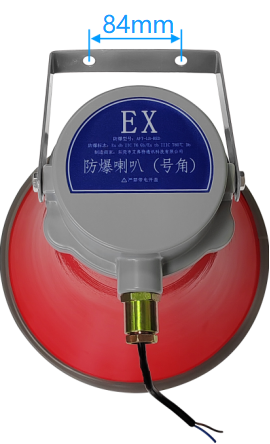

产品尺寸


硬件规格



FBYS-HY AC220V 50W


安全指标

防爆证号

CNEx25.0323X

防爆标志

Ex db  IIC T6 Gb;Ex tb IIIC T80℃ Db

产品标准

Q/HY030-2024

总装图号

HY-YS-00

防护等级

IP66

颜色

红灰色、灰色

湿度范围

95%

音频电压

AC70V~120V

声响

120db

环境温度

-20℃~+40℃

大气压力

80~110KPa

频响

100HZ~10KHZ

安装事项

1、使用时,防爆扬声器与扩音话站或其它扩音放大器配套使用,组成防爆扩音系统。

2、安装前应检查防爆话站和防爆扬声器的各项性能是否正常。

3、防爆扬声器的安装必须符合爆炸性危险场所安装规范,外壳紧固件必须紧固。布线方式,采用钢管布线或电缆引入布线,安装于地面2.8米高处,并将其固定在任何方便的结构上,正确的扬声器方向可以保证工作现场的合适声音分布,扬声器的方向使站在声音分布的中央可以直接看到扬声器。扬声器的接线,建议用扬声器电缆,其外径应为Φ8mm,适用于导线管,电缆槽和电缆托盘上安装布线。正极性电压接到扬声器的正极端子上,这使得一个系统中所连接的所有扬声器具有相同的声场方向。

4、扬声器应有良好接地措施。

5、扬声器上级设备不应为本产品提供过大的负载,导致产品无法正常使用。

防爆填料函使用说明

1、选取与防爆填料函范围相匹配的电缆(M63x1.5:30~42,M25x1.5:11~20,M20x1.5:7~15)

2、将电缆依次套上带螺纹压紧螺母、密封圈、止旋垫圈、过渡体,然后利用专业工具把电缆外层护套剥开。之后利用专业工具把去除掉外层护套的电缆穿过隔爆衬套,最后将电缆和卡环座进行锥度配合,将过渡体与连接座螺纹配合锁紧,锁住电缆。

3、将电缆与隔爆衬套间的间隙用环氧树脂浇封,浇封长度不小于20mm。浇封后与设备对接锁紧,最后将带螺纹密封锁母与电缆锁紧。

4、依次装好各部件。要压紧密封圈,使之夹紧电缆,确保严密可靠;在接线过程中要检查密封圈等易损件的完好性,如有断裂、破损,应及时更换,以免影响产品的防护性能。

5、将填料函紧固于箱体上时,拧紧力矩应大于2da N·m(da指电缆直径)。

注意事项

1、严禁在易燃易爆场所带电拆卸。
2、安装时不要损伤防爆面,并保持清洁。防爆面紧固螺钉应均匀拧紧, 注意防爆面不要夹杂导线或其它异物。
3、长期使用要定期检测性能是否完好, 如失效或损坏时要由专业人员及时进行维修。

4、长期使用要定期清洁,用湿布檫拭,以防静电。
