方案介绍

系统概述

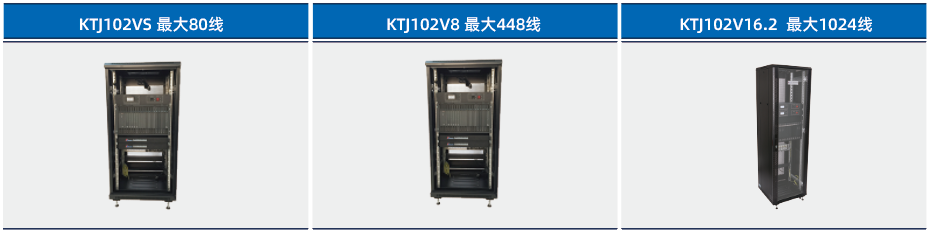

KTJ102一般兼矿用本安型程控调度交换机是KTJ102矿用程控调度通信系统方案的核心设备，KTJ102一般兼矿用本安型程控调度交换机是打造现代化企业的应急指挥系统，目的是强化企业安全高效生产并提升企业突发事件的快速处置能力，提高突发事件应急处置效率和应急状态下的应急资源的调配效率，及时协调生产与救灾等部门协同抗灾任务。 KTJ102一般兼矿用本安型程控调度交换机采用低功耗高速ARM处理器，提高系统性能,增大系统容量进。该机型通过国家工业和信息化部进网认证，是一款专为企事业定制的调度通信设备。

KTJ102一般兼矿用本安型程控调度交换机公共部分（如主控板、电源）全部热机双备份，各类用户端口（如模拟用户、环路中继、数字中继等）都可以根据用户的需要灵活配置。当系统检测到某块端口发生故障时，自动倒换到备份端口，同时主机发出告警指示。

KTJ102一般兼矿用本安型程控调度交换机采用了高速时分复用PCM总线与高速串行控制总线相结合的方案。其中PCM总线速度为8.192M（常见的是2.048M），因此，在系统容量提高的同时极大地降低了备板的走线。进一步提高了系统的可靠性。

KTJ102一般兼矿用本安型程控调度交换机为时分复用高容量可编程器件实现，具有业界最高的集成度与可靠性，系统带交换网络、会议桥、时钟发生器及分板/分框的通讯控制器等。采用一块FPGA芯片集成，因此具有极高可靠性。不但使整个系统高度集成化、提高了可靠性、还克服了专用芯片性能上的不足。

系统特点

●  双系统运行：主控板、一次电源等公共部分全部双热备份，故障自动检测，具有故障时自动切换功能，保证系统不间断运行。

●  热切换：主板双热备份，自动故障检测与倒换，在倒换过程中，不中断、不影响已有的通话。

●  硬件优化：采用超大规模集成电路和大规模可编程器件如CPLD、FPGA等，交换网络、会议桥、时钟发生器、锁相环电路等统一由一片大容量FPGA实现，极大地提高的系统的集成度与可靠性。收发号器、语音、信号发生器采用DSP处理技术实现，降低了功耗，提高了可靠性与可维护性。

●  软件存贮：主控采用“闪烁”存贮器技术，掉电数据不会破坏，重新加载速度快，其性能大大优于采用电池、E2PROM和硬磁盘的掉电数据保护技术。

●  岗位中文：号码来电显示中文名称，环路中继DTMF与FSK两种音频收号制式兼容。同时来电显示安全可靠，分机用户多次转接，永不丢失。

●  接口保护：中继、用户电路有完善的过压、过流保护措施，符合K20关于模拟雷电冲击、电力线感应试验和电力线接触试验的要求。电路受冲击释放后自动恢复，无需人工干预。

●  多语言设置：中英文双语言语音服务报时间、日期、分机号码；各种提示语音，呼入中继提示、错号提示、遇忙提示等。

●  话单管理：系统采用超大容量 Flash话单储存系统，有海量话单存储的能力，在脱离电脑话务台的条件下仍可储存多达 200万条独立话单；若与电脑话务台联机通信时，则调度交换机会自动向其传送所保存的话单，使话单存储更安全，同时话费管理也更方便。

●  计费系统管理：计费类型、计费方式、计费参数均可灵活设置，话费查询统计方便（可根据通话类型、主被叫号码、时间段等进行查询、统计，并制表打印）。采用反极计费，不区分中继A、B线，安装方便。

●  防止盗打长途系统：防止他人盗打长途而开发的。当设置长途密码后，其他用户不能直接在该分机上拨打长途，但不会影响拨打内线、市话以及外线呼入。

●  远程维护：可以通过Internet连网，或通过E1实现半永久连接，实现为用户远端编程，话务实时监控，话费查询以及软件故障排除等，及时为用户解决后顾之忧。

●  供电电源：采用智能型高频开关整流模块，专为调度机而设计的高效率、高性能、高稳定的-48V通信电源。它采用国际最先进的电流模式PWM技术和最稳定可靠的电路拓朴结构。

●  低功耗、节能省电：整机采用高集成度、低功耗厚膜集成电路和电子元器件组成，平时整机处于低功耗状态，只有在摘机通话时相应分机才会进入工作状态，因此节能省电。

●  抗雷电击：设备采用三级防雷击保护，并通过 K21抗雷击测试，满足中国多雷环境的特殊要求。
